Membuat Pivot Chart pada Access 2007

Microsoft Office Accces 2007 menyediakan fasilitas untuk membuat grafik pada form dengan Pivot Chart. Oke, langsung saja, sebelum membuat grafik sudah semestinya kita menyediakan table atau query sebagai data source grafik. Misalnya kita ingin membuat grafik jumlah penjualan tiap barang. Data source adalah query Jumlah Penjualan tiap Barang. Download databasenya di sini atau ikuti langkah berikut untuk membuat querynya.

  1. Seperti biasa pada menu Create, di group Other pilih Query Design.

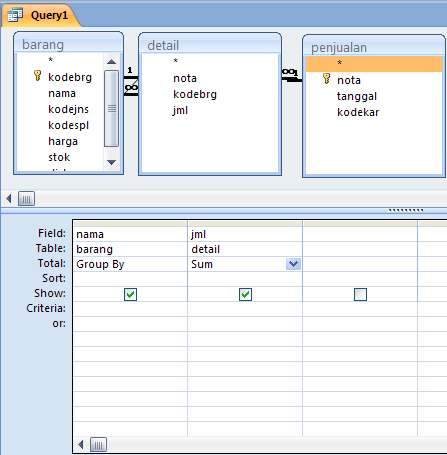

  2. Pada kotak dialog Show Table, masukkan tabel barang dan tabel detail.



  3. Masukkan field nama barang dari tabel barang dan jml dari tabel detail.



    Pada baris total di field jml, ganti group by dengan Sum. Bila baris total belum ada, pada tab Design di group Show/Hide, klik Totals.



  4. Simpan Query beri nama misalnya "Query Penjualan Barang".



    Hasil akhir Query seperti di bawah:



    Sekarang anda baru berangkat menuju pembuatan Pivot Chat.
Pembuatan Pivot Chart
  1.  Pilih data source pada Navigation Pane misalnya Query Jumlah Penjualan Barang.



  2. Pada tab Create, di group Forms. pilih PivotChart.

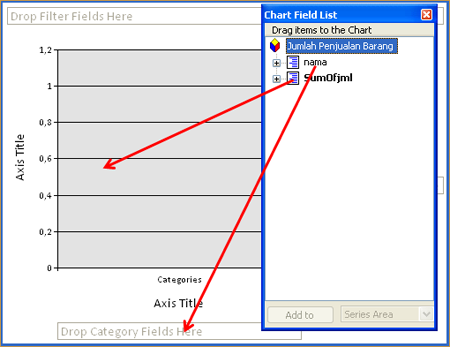

  3. Drag field nama ke "Drop  Categori Field Here" dan SumOfjml ke dalam grafik seperti gambar di bawah.



    Bila Chart Field List belum muncul, pada tab Design di group Show/Hide pilih Field List.

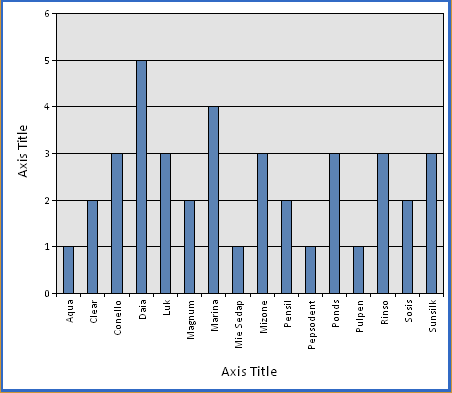

  4. Hasilnya seperti ini:



  5. Anda bisa mengubah type grafik dengan klik Change Chart Type pada tab Design, di group Type.



    Untuk mengatur layout untuk setiap bagian grafik misalnya Title, Categori Axis, atau plot area, klik bagian grafik yang mau diformat, kemudian pada tab Design, di group Tools klik Property Sheet. Akan muncul dialog untuk mengatur bagian yang terpilih.

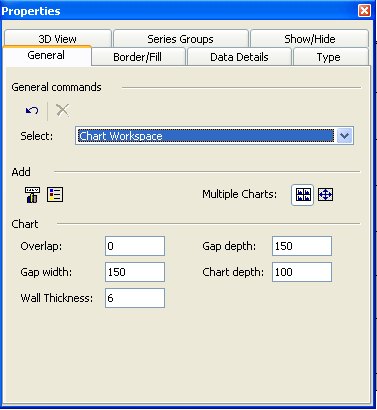

    Untuk memberikan judul pada grafik klik sembarang di luar grafik, kemudian keluarkan Property Sheet. Pada tab General, klik gambar di sebelah kanan Multiple Charts.

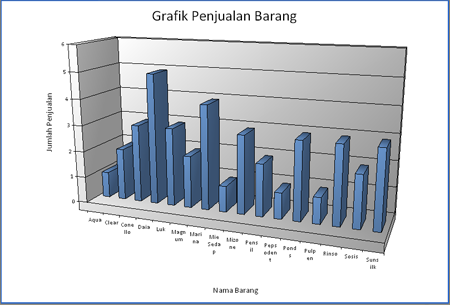

    Hasil akhir untuk grafik seperti di bawah:

Sekian dulu semoga bermanfaat. . .
